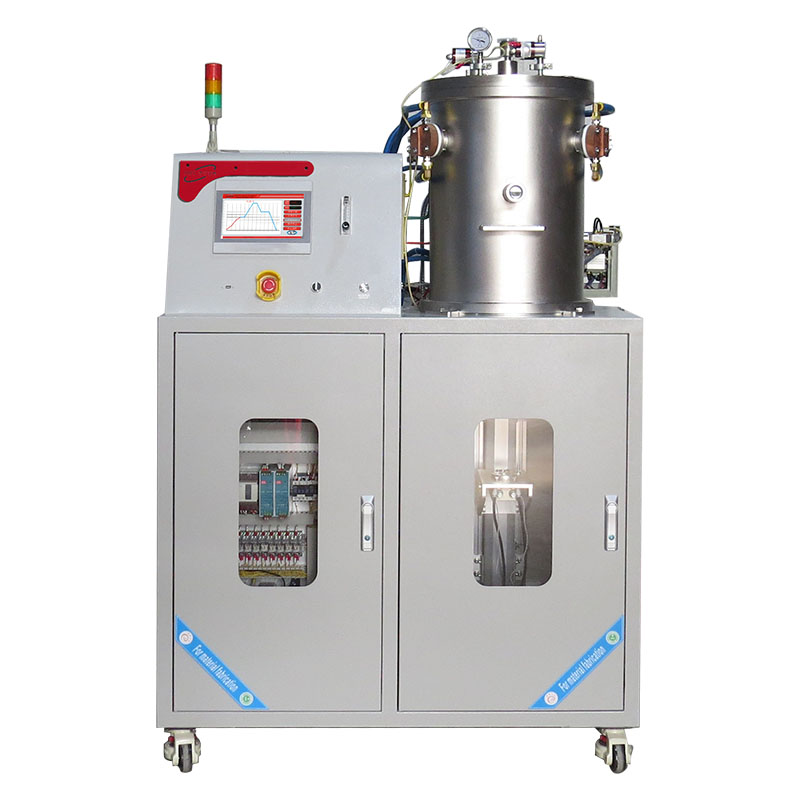

2200℃ 下裝載高真空氣氛燒結爐 VAHBP-2200
VAHBP-2200是一款2200℃下裝載高真空氣氛燒結爐，其特點是使用高純鎢絲或鎢網作為發熱元件。該設備主要用于金屬化合物、陶瓷、無機化合物等在真空或保護氣氛中的燒結或退火處理。此外它也可用于金屬材料的熱處理。
技術資料
相關產品
| 設備特點 | 設備采用立式式爐體設計，具有下裝載樣品結構。使用高純鎢網作為發熱體，能夠?qū)崿F(xiàn)360°環形面加熱，確保溫度均勻性好并且控溫精度高。 由直聯機械泵、分子泵及高真空閥門組成，確保設備在工作過程中能夠達到所需的真空度。 采用PLC結合觸摸屏的控制方式，使得操作更為方便，同時自動化程度也相對較高。 設備還配備有單路進氣系統，以滿足不同的工作需求。 | |
| 設備結構 | 采用 SS304 不銹鋼水冷真空腔體 底部樣品臺氣動升降，裝卸樣方便快捷 極限真空度：10-5Pa 最高工作溫度：2200℃ 真空腔室預留進氣口（通保護氣體），一個排氣口（通空氣） | |
| 基本參數 | AC380V 三相 功率：25KW 加熱區域尺寸：Φ100*210mm 可放樣品尺寸：φ80mm×100mm 加熱元件：鎢加熱器，環形分布加熱 加熱元件最高工作溫度：2200℃（≤1 小時） 測溫元件：C 型鎢錸熱電偶進行測溫和控制 控溫精度：300~2250 ±0.5℃ | |
| 爐膛結構 | 采用全金屬多層隔熱屏（由鎢片、高溫鉬片、不銹鋼組成），具有潔凈度高、透氣性號的特點 | |
| 真空腔體 | 采用 SS304 不銹鋼水冷真空腔體，冷態極限真空6.67×10-5Pa； 壓升率：≤4Pa/h 充氣壓力：≤0.03Mpa（Ar、N2） | |
| 密封法蘭 | 密封法蘭：采用雙層水冷結構，設有熱電偶測溫孔與爐體O圈緊固真空密封，設水冷裝置。 密封方式：采用電動推進螺栓密封方式 下裝載樣品臺：采用鎢桿、料盤、定位柱、隔熱屏定位柱、氣缸進出樣品。 | |

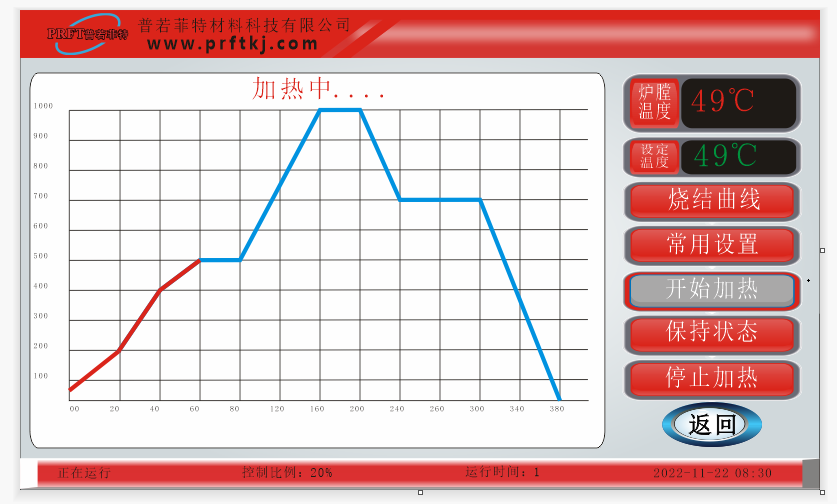

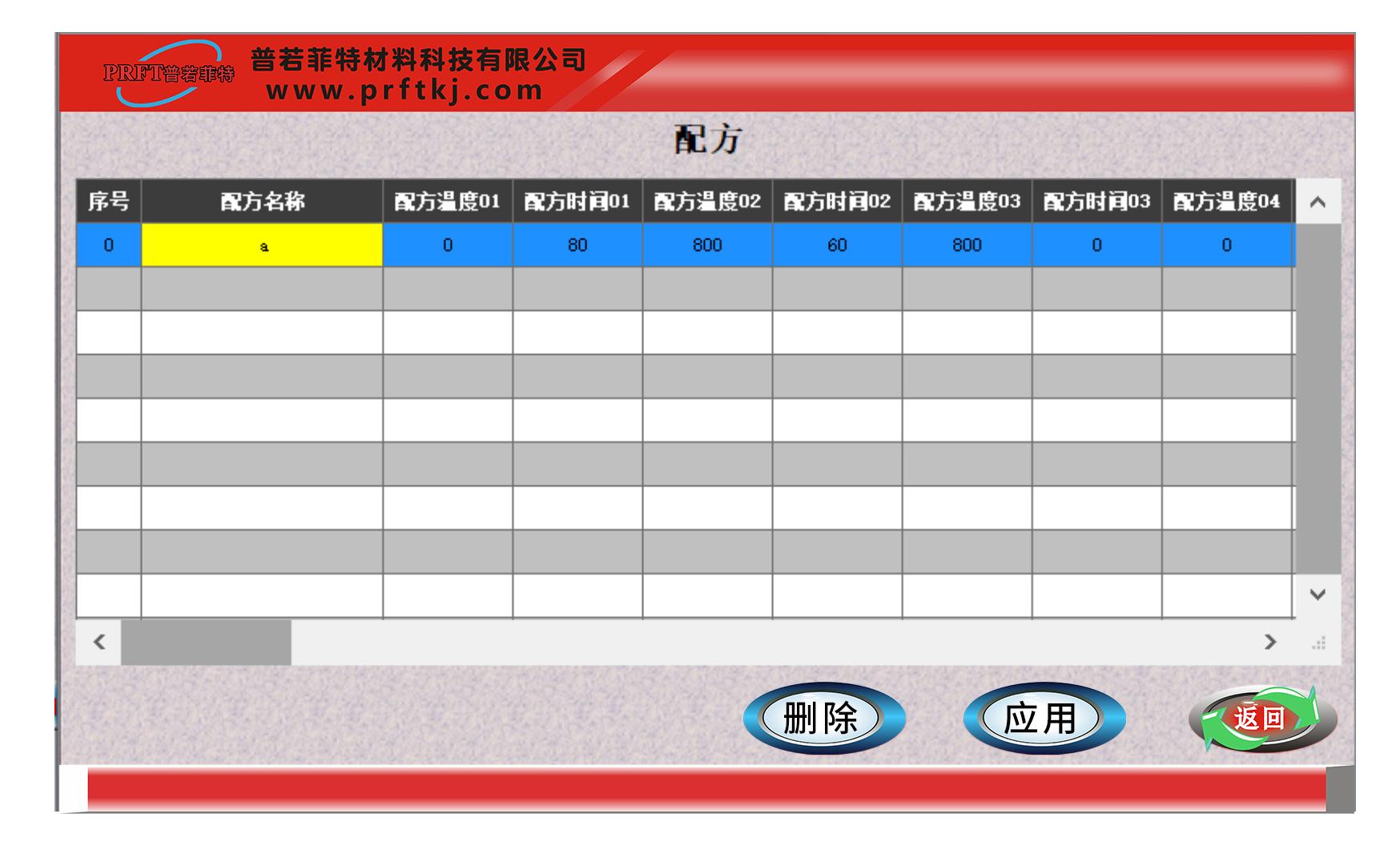

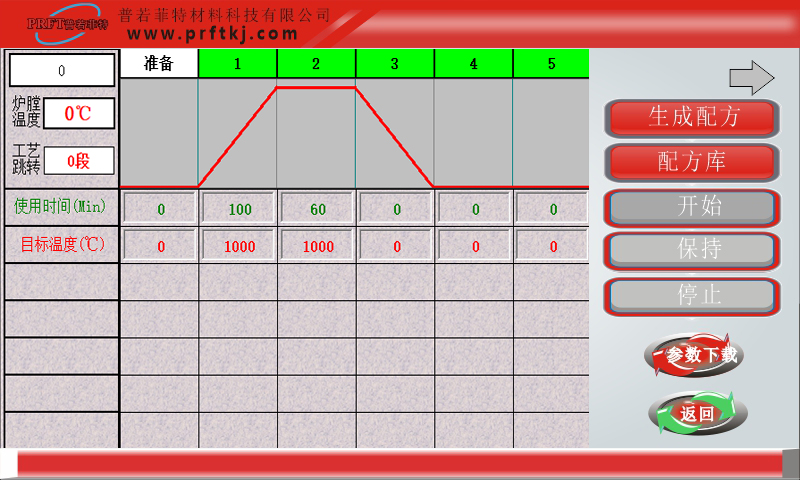

| 控制系統 | PLC+可預存多條溫度工藝曲線； | |
|
| |
| 嵌入式操作系統中英文互換圖形界面，7寸觸屏輸入，智能式人機對話模式，避免不同的實驗工藝重復設置帶來的麻煩 | ||
| ||

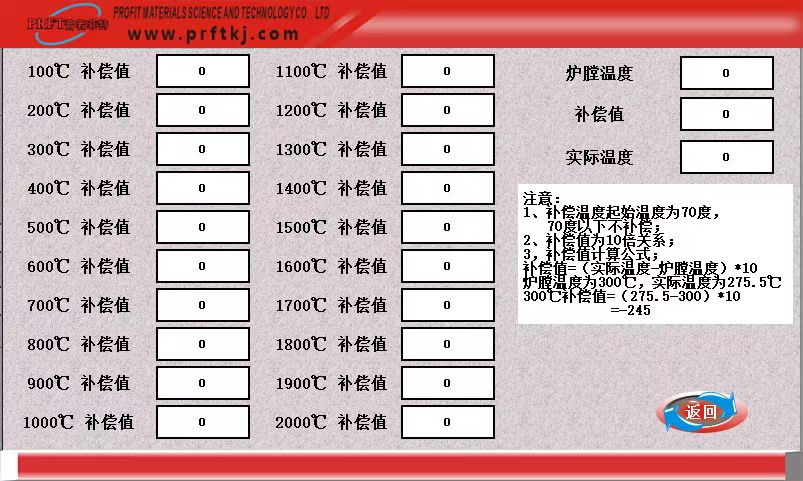

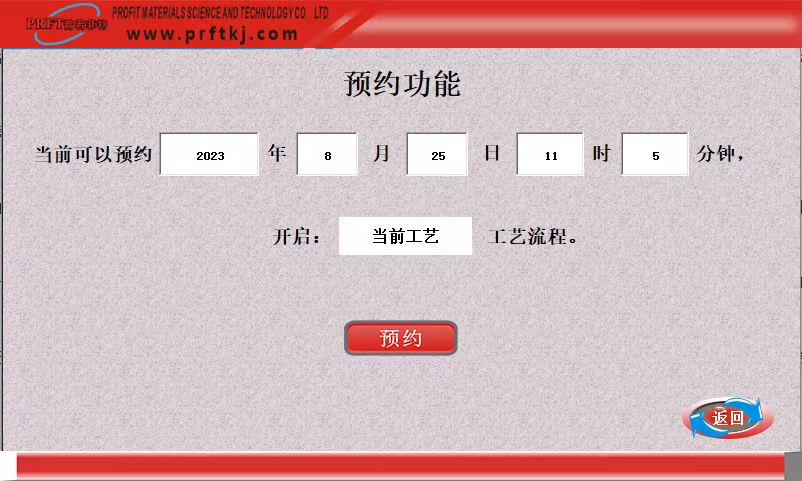

| 非線性式樣溫度修正；具有預約啟動功能。 | ||
|
| |

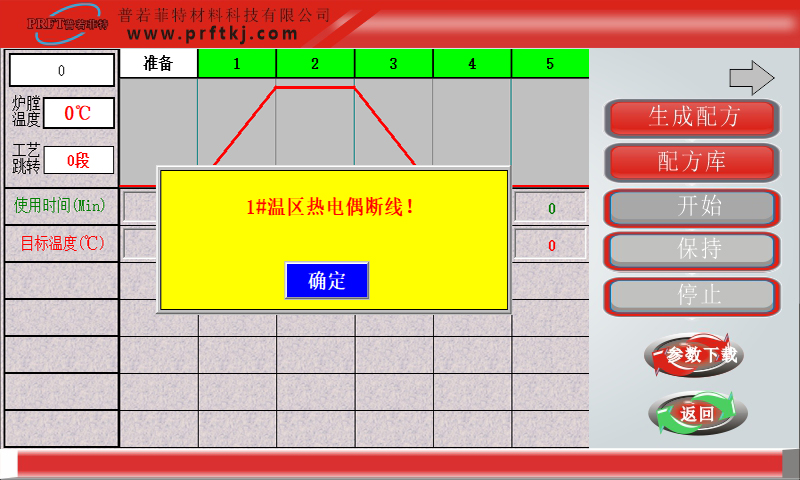

| 具有超溫報警、斷偶提示、漏電保護等功能； | ||
|
| |

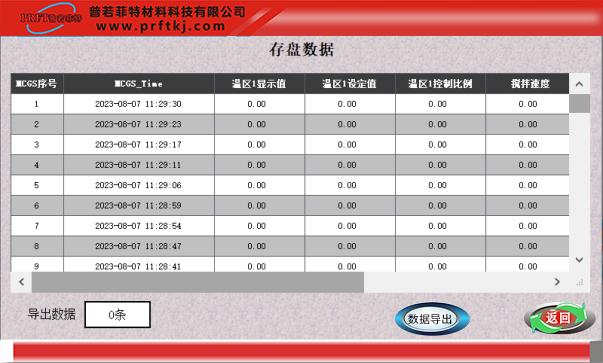

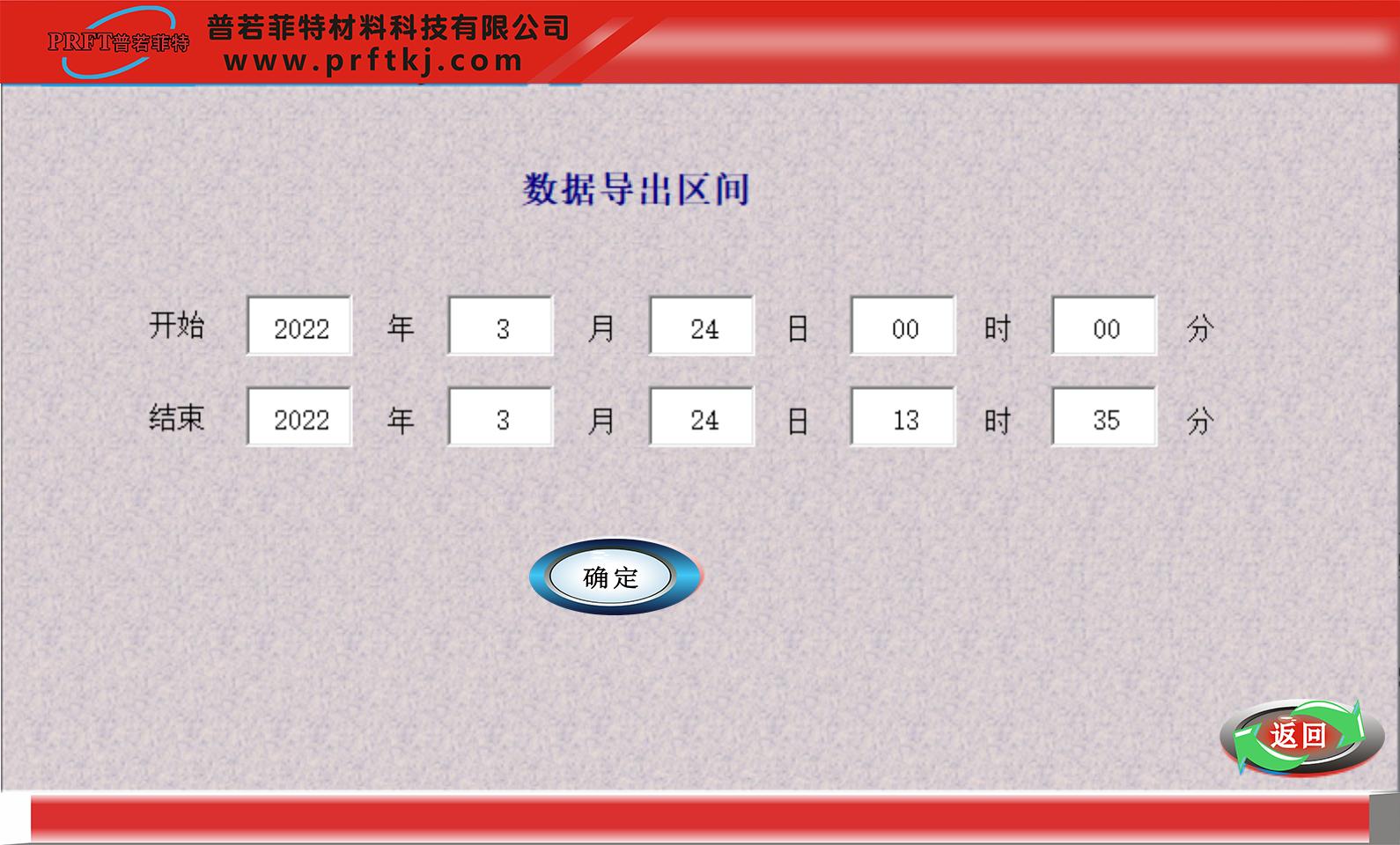

| 帶有無紙記錄功能對數據進行實時采集 | ||
|
| |
| 供氣系統 | 標配浮子子流量計，如需高精度控制氣體流量可選配質量流量控制器。 | |
| 真空系統 | 冷態下最高真空度： 6*10-5Pa（采用分子泵機組，配套抽真空口CF110 接口 前級機械泵： 型號：VRD-16 抽氣口接口尺寸：KF25 抽氣速率：4L/S 電機功率：400W 極限壓強 6×10-2 Pa 分子泵 抽氣速率：100L/S 極限壓強：6X10-6Pa 啟動時間：＜2min 額定轉速：43000轉/分 冷卻方式:：風冷/水冷 分子泵控制器： 電壓：200~240V 輸出功率：250W 加速時間：3分鐘 輸出頻率：高速704Hz±10%低速430 Hz±10% 復合真空計： 工作電電壓：220V 50~60HZ 電阻規阻值：約85 歐 自動保護（電離）>10Pa 電離規管測量范圍：100~1.0*10-5Pa 電阻規管測量范圍：105 ～1.0*10-1 pa | |
| 水冷機 | 型號：CW-6300 制冷量：28498 Btu/h 壓縮機功率：2.8KW 水箱容量：45L 流量：70-116 L/min | |
| 產品尺寸 | 1300mm L*1700mm H*800mmW | |
| 重量 | 約420kg | |
| 質保 | 一年保質期，終生維護（產品相關易耗品不在保修范圍內） | |
